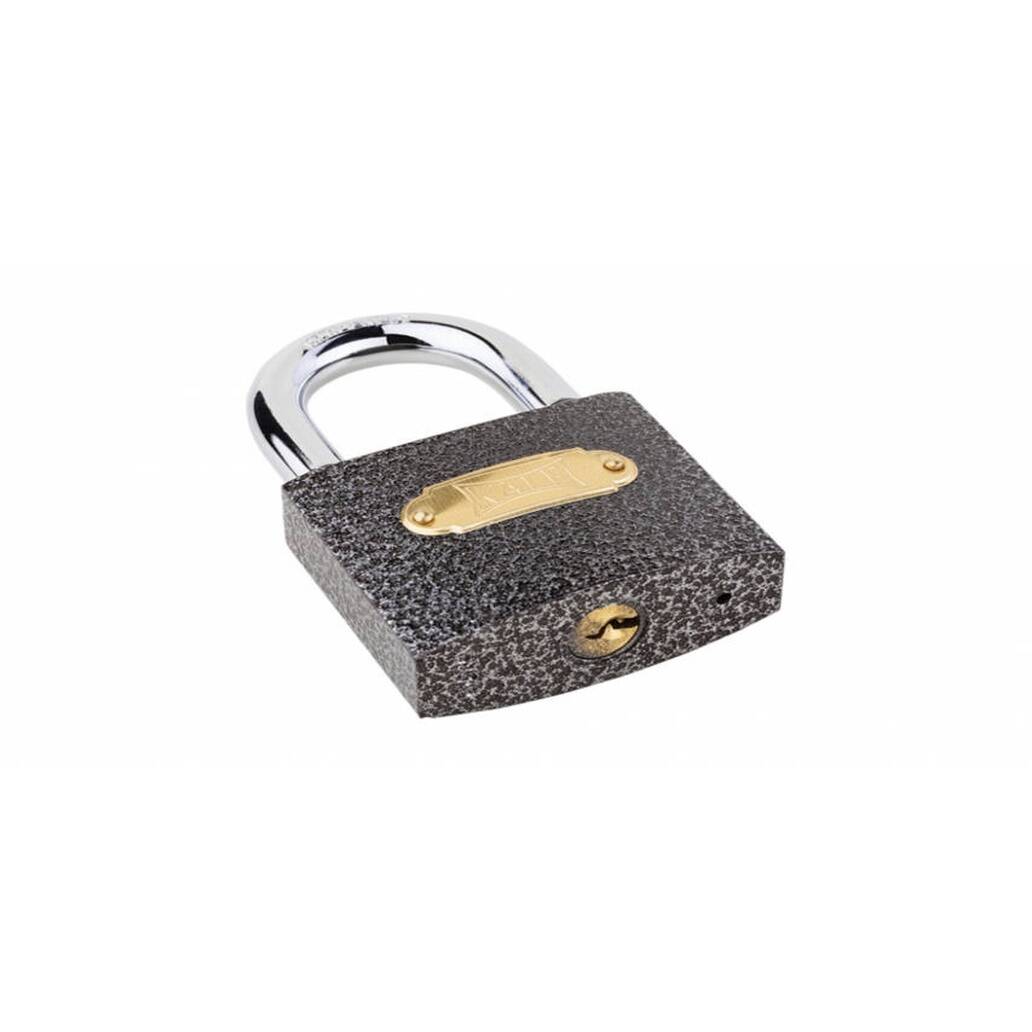

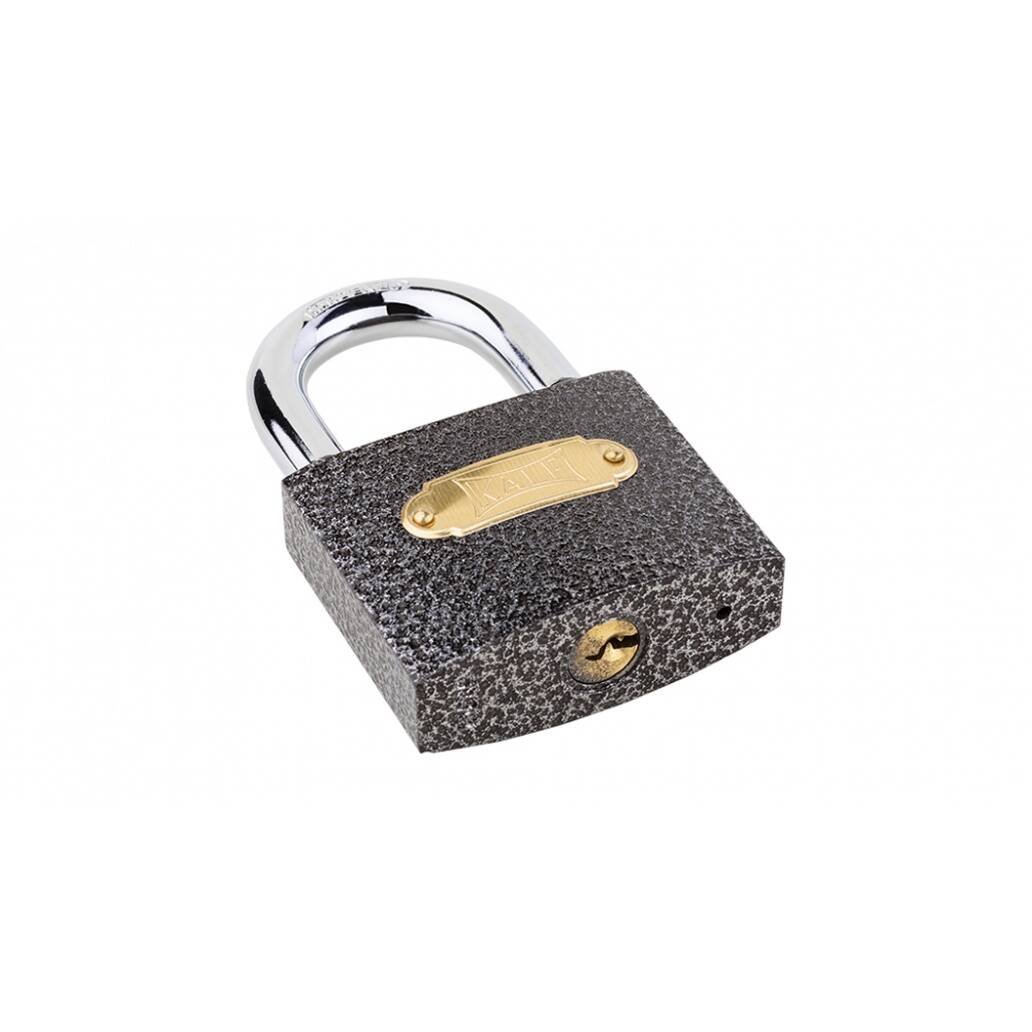

Kale 10-160 Asma Kilit, 63 mm, Döküm, Dayanıklı ve Güvenli Tasarım

Kale 10-160 gri döküm asma kilidin gövde genişliği 63 mm’dir. Üretici bu modeli 60 nominal tipiyle listeler; ürün adındaki 63 mm, teknik çizimdeki A gövde ölçüsüne karşılık gelir.

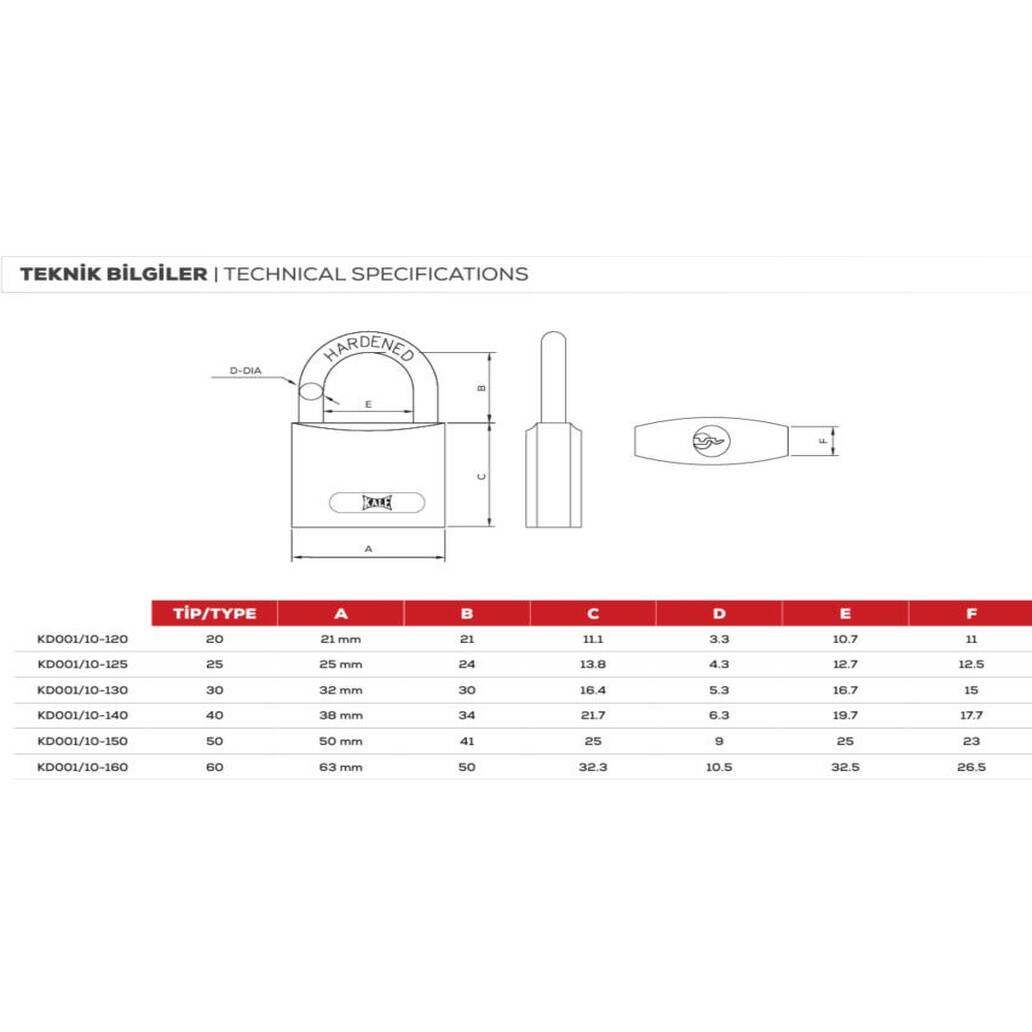

Model ölçüleri

• Üretici kodu: KD001/10-160.
• Nominal tip: 60.
• Gövde genişliği (A): 63 mm.
• Kanca çapı (D): 10,5 mm.
• Kanca iç genişliği (E): 32,5 mm.
• Gövde malzemesi: gri döküm.

10-150 ile ölçü farkı

10-160, 50 mm gövdeli 10-150 modelinden daha geniştir; kancası da 9 mm yerine 10,5 mm çapındadır. Küçük modelin geçtiği bağlantı deliğine bu modelin de uyacağını varsaymadan ölçüm yapın.

Bağlantı için kontrol

Kanca içinde kalacak parçayı 32,5 mm iç genişlikle karşılaştırın. Gövdenin rahatça durması, kancanın kapanması ve anahtara erişim için yeterli alan bırakın. Nominal 60 tipi ile 63 mm gövde genişliğini aynı modelin iki ayrı bilgisi olarak okuyun.
